------------------------------------------------------------------------------------------------------------------
　　延伸閱讀：

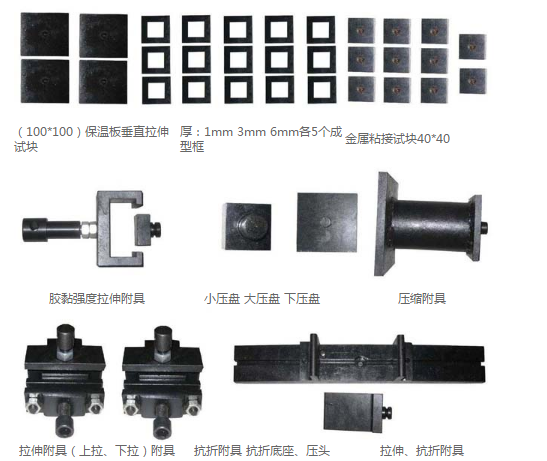

　　外墻保溫材料試驗機相關附具清單（國標）
　　1、JC/T992-2006  墻體保溫用膨脹聚苯乙烯板膠粘劑
　　聚苯板試板或水泥砂漿試板尺寸： 70x70x20mm  5件
　　附具： 拉伸用上夾具 40x40x10mm 連接M8xΦ20 長≥50mm   5件
　　試樣成型框： 外形70x70mm 內孔40x40mm 厚6mm 金屬板 5件
　　拉伸墊板：外形70x70mm 內孔43x43mm 厚3mm 金屬板 5件
　　拉伸專用下夾具：U型開口長92mm、寬75mm  Φ18x100mm 連接軸 1套
　　拉伸速度：5mm/min 拉伸至破壞   計算5個式樣算術平均值
　　2、JGJ144-2004 外墻外保溫工程技術規范    夾具選配
　　A.7抗拉強度試驗方法
　　EPS板試樣： 100x100x50mm  5個
　　（用膠黏劑將試樣上下表面分別與100x100mm金屬板粘結）
　　夾具： 金屬試驗板：100x100x5mm  10件
　　拉伸速度：5mm/min 至破壞 記錄拉力及破壞部位  計算5個式樣算術平均值
　　膠粘劑拉伸粘結強度試驗方法:
　　1.與水泥砂漿底板粘結試樣尺寸： 80x 40x40mm；在中部涂膠粘劑 40x40x3mm養護后，用適當的膠粘劑安十字搭接方式粘結砂漿底板
　　夾具：金屬板：100x100x5mm  10件
　　2.與EPS板粘結試樣尺寸：  100x100x50mm  5個
　　夾具：金屬板：100x100x5mm  10件
　　說明： A.7  A.8     可共 用一套 金屬板
　　玻纖網耐堿拉伸斷裂強度試驗方法
　　試樣：寬度50mm  長度300mm  徑向緯向 各20片
　　波紋拉伸夾具：寬度60mm   夾持高度50mm  1套/2件
　　拉伸速度：100mm/min 拉伸至破壞記錄拉力
　　3、GB/T8813-88《硬質泡沫塑料壓縮試驗方法》
　　試樣：100x100x50mm  5個
　　夾具：金屬壓板：100x100mm 或Φ150mm    1套/2件
　　4、JG/158-2004膠粉聚苯顆粒外墻外保溫系統
　　附錄F 系統抗拉強度試驗方法
　　試樣：100x100x70mm  5個 （用膠黏劑將試樣上下表面分別與100x100mm金屬板粘結）
　　夾具： 金屬板：100x100x5mm  10件
　　拉伸速度：5mm/min 至破壞 記錄拉力及破壞部位
　　抗壓強度  軟化系數
　　試樣：100x100x100mm  5個   抗壓試驗加荷速率：0.5-1.5kN  計算5個算術平均值
　　軟化系數
　　試樣：100x100x100mm  5個  抗壓試驗加荷速率：0.5-1.5kN計算5個算術平均值
　　抗拉強度
　　按JGJ144-2004 外墻外保溫工程技術規范    A.7抗拉強度試驗方法
　　壓剪粘結強度
　　試樣：水泥砂漿塊 110x110x10mm  10塊 用標準漿涂料抹在兩水泥砂漿塊中間，兩塊相對并錯開10mm，
　　夾具：110mm砂漿壓剪裝置  上壓頭 120x20或Φ150mm  1套
　　試驗：抗壓試驗速度：5mm/min  加荷至破壞  計算5個算術平均值
　　抗裂砂漿拉伸粘結強度、浸水拉伸粘結強度
　　按 JG/T 24-2000 合成樹脂乳液砂壁狀建筑涂料
　　抗裂砂漿壓折比
　　按GB/T17671-1999 水泥膠砂強度檢驗方法（法）
　　耐堿網格布  斷裂強力 耐堿強力保留率  斷裂伸長率
　　試樣：寬度50mm  長度300mm  徑向緯向 各20片
　　波紋拉伸夾具：寬度60mm   夾持高度50mm  1套/2件
　　拉伸速度：100mm/min 拉伸至破壞記錄拉力
　　拉伸強度  斷裂伸長率
　　啞鈴狀I型試件  120x10x2  6件    無處理拉抻試驗
　　按《GB/T 16777-1997》建筑防水涂料試驗方法 中8.2.2進行
　　夾具：波紋拉伸夾具：寬度60mm   夾持高度50mm  1套/2件
　　試驗： 200mm/min拉伸速度拉伸試件至斷裂，記錄斷裂時的最大荷載，并量取此時試件標線間距離（L1），
　　精確至0.1mm，測試5個試件，若有試件斷裂在標線外，其結果無效，應采用備用件補做。
　　5、 JG/T 24-2000 合成樹脂乳液砂壁狀建筑涂料
　　黏結強度  浸水拉伸粘結強度
　　水泥砂漿試塊  70x70x20mm  10件
　　附具： 拉伸用上夾具 40x40x10mm 連接M8xΦ20 長≥50mm   5件
　　試樣成型框： 外形70x70mm 內孔40x40mm 厚6mm 金屬板 5件
　　拉伸墊板：外形70x70mm 內孔43x43mm 厚3mm 金屬板 5件
　　拉伸專用下夾具：U型開口長92mm、寬75mm  Φ18x100mm 連接軸 1套
　　拉伸速度：5mm/min 拉伸至破壞   5個式樣計算算術平均值
　　6、JG149-2003 膨脹聚苯板薄抹灰外墻外保溫系統
　　膠粘劑  拉伸粘結強度   拉伸速度：5mm/min
　　試樣：40x40x3mm  6件
　　拉伸用上夾具 70x70x20mm  連接M8xΦ20   6件
　　拉伸墊板： 外形70x70mm 內孔40x40mm 厚6mm 金屬板 6件
　　拉伸專用下夾具：U型開口長92mm、寬75mm Φ18x100mm 連接軸 1套
　　拉伸速度：5mm/min  拉伸至破壞   取4個中間值計算算術平均值
　　膨脹聚苯板垂直于板面方向抗拉強度
　　試樣：100x100x50mm  5個  夾具： 金屬板：100x100x5mm  10件
　　拉伸速度：5mm/min 拉伸至破壞   5個式樣計算算術平均值
　　抹面膠漿
　　拉伸粘結強度    同6.3  膠粘劑  拉伸粘結強度
　　抗壓強度/抗折強度
　　按GB/T17671-1999 水泥膠砂強度試驗方法
　　抗壓夾具  40x40mm  客戶自備
　　抗折夾具  三點抗折 跨距0-300mm 可調 支座、壓頭Φ10mm
　　開裂應變 附錄E
　　試樣 600x100mm 膨脹聚苯板 徑向、緯向各6條  拉伸速度 0.5mm/min
　　夾具： 連接板（帶萬向節1件）   48件
　　（應變儀長150mm 精度0.1級客戶自備）
　　耐堿網格布 斷裂強力及斷裂強力保留率  斷裂應變
　　按《GB/T7689.5-2001》 增強材料 機織物試驗方法 第五部分 玻璃纖維拉伸斷裂強力和斷裂伸長的測定   類型 1
　　試樣：寬度50mm  長度350mm  5個
　　波紋拉伸夾具：寬度60mm   夾持高度50mm  1套/2件
　　拉伸速度：100mm/min  拉伸至破壞   5個式樣計算算術平均值
